波纹补偿器在管道系统中的关键作用与应用

在现代工业管道系统中，由于温度变化、压力波动、设备振动以及地基沉降等因素，管道往往会产生伸缩变形或位移。如果缺乏有效的补偿手段，这些变形和位移将导致管道应力过大、连接处泄漏甚至结构破坏。波纹补偿器作为一种重要的管道系统补偿装置，凭借其独特的弹性变形能力，在各类管道工程中发挥着不可替代的作用。

一、波纹补偿器的基本原理与结构

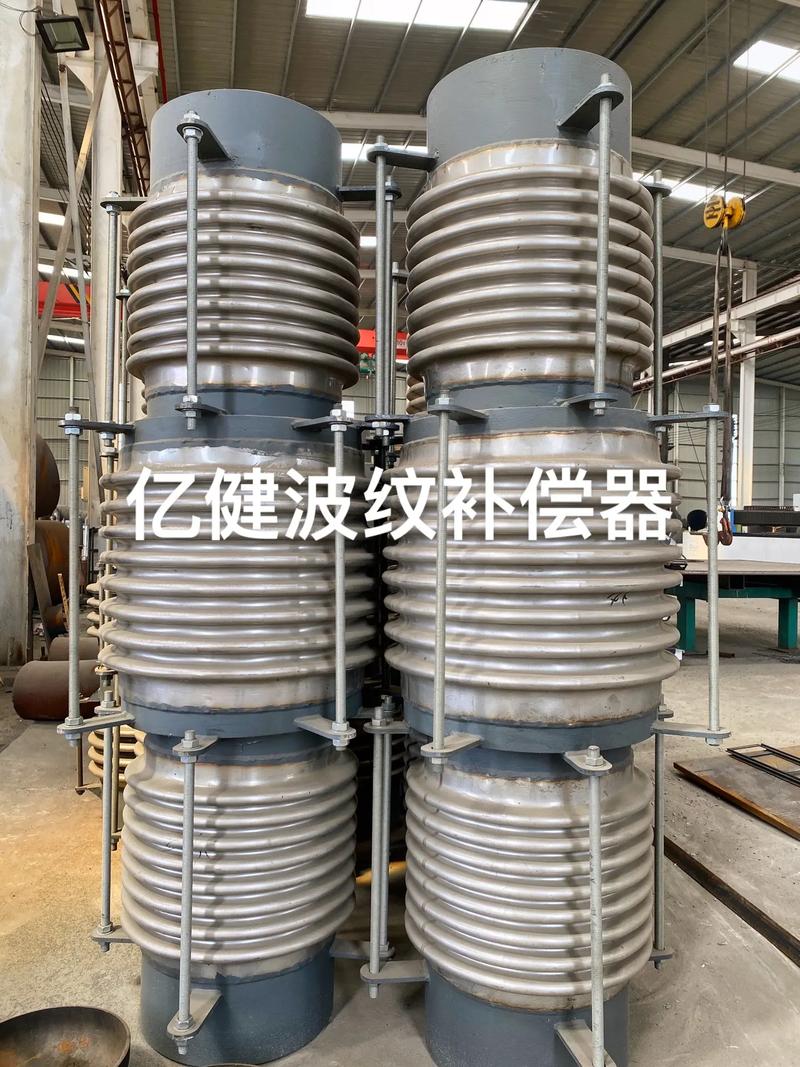

波纹补偿器（又称膨胀节或波形膨胀节）主要由波纹管、端管、支架、法兰等组成。其中的核心元件是金属波纹管，它通过薄壁金属的波纹状结构，在轴向、横向或角向产生弹性变形。当管道因热胀冷缩或机械位移发生尺寸变化时，波纹补偿器能够吸收这些变形量，从而降低管道系统的应力水平，保护管道及相连设备。

根据结构形式，波纹补偿器可分为：

• 轴向型：补偿管道轴向伸缩，适用于直线管段。
• 横向型：补偿垂直于管道轴线的横向位移，常用于L形或Z形管段。
• 角向型：通过角向偏转补偿管道角度变化，多用于复杂管系。
• 万向型：可同时补偿多个方向的位移，适应性更强。

二、波纹补偿器在管道系统中的作用

1. 吸收热位移
管道在输送高温或低温介质时，因材料热胀冷缩会产生显著的尺寸变化。波纹补偿器可有效吸收这种热位移，避免管道因热应力过大而断裂或变形。

2. 减振降噪
在泵、压缩机等动力设备出口，波纹补偿器能够隔离机械振动向管道传递，降低噪音，延长设备与管道寿命。

3. 缓解安装误差与地基沉降
在长距离管道或地质条件不稳定区域，波纹补偿器可补偿因安装偏差或地基沉降导致的管道错位，确保系统密封性和运行安全。

4. 保护设备接口
波纹补偿器能够减少管道对设备（如换热器、汽轮机、阀门等）的推力，防止设备接口因过载而损坏。

三、管道系统设备中的配套应用

波纹补偿器通常与管道系统中的各类设备配合使用，构成完整的柔性连接方案：

• 与阀门配合：在阀门两侧安装补偿器，可防止阀门操作时的附加应力。
• 与泵及压缩机连接：作为进出口柔性接头，吸收振动并补偿安装偏差。
• 与换热器连接：补偿温差引起的管道变形，保护换热器管板。
• 与储罐连接：用于储罐进出口管道的柔性补偿，避免储罐沉降造成破坏。

四、选用与安装注意事项

1. 根据管道介质、温度、压力及位移类型选择合适的波纹补偿器类型和材质。
2. 正确计算补偿量，避免超量使用导致波纹管疲劳失效。
3. 安装时应注意导流方向，防止介质冲刷波纹管。
4. 需设置合理的固定支架和导向支架，确保补偿器正常工作。
5. 定期检查波纹管腐蚀、变形及泄漏情况，及时更换。

五、

波纹补偿器作为管道系统中的“柔性关节”，对于保障管道安全运行、延长设备寿命、提高系统可靠性具有重大意义。随着工业管道向高温、高压、大口径方向发展，波纹补偿器的设计与制造技术也在不断进步。正确选型和合理安装波纹补偿器，是每个管道工程不可或缺的重要环节。
